胶棒天线这个名字听起来有点土,但在工业无线设备里出现的频率相当高。打开一台工业路由器或者无线模块的外壳,接口旁边拧着的那根黑色细长、能随意弯折的天线,大概率就是胶棒天线。它不像平板天线那样需要单独规划安装位置,也不像定向天线那样需要精确对准角度,胶棒天线的存在感很低调,但选不对型号或者装不到位,照样会拖累整个系统的信号表现。
一、胶棒天线到底是什么结构？

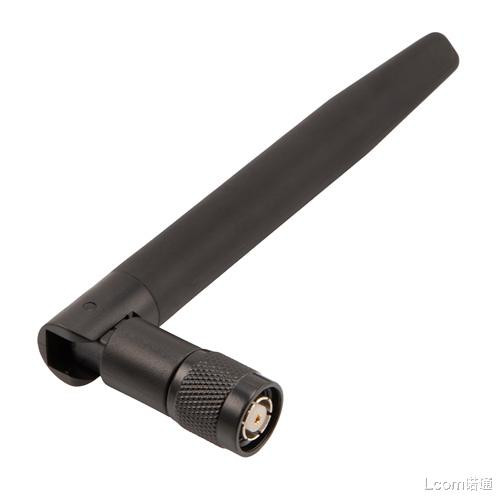

胶棒天线(也叫橡胶天线、胶质天线)的内部结构其实和普通的鞭状全向天线原理一样,核心是一根金属导体,按照工作频率设计成特定的长度和形状,常见的有弹簧状绕制、螺旋状绕制,目的是在有限的物理长度里实现足够的电气长度。
外面包裹的是橡胶或者硅胶材质的外壳,这层外壳起两个作用,一是绝缘保护,避免内部金属导体直接裸露磕碰损坏;二是赋予天线柔性,可以弯折、扭转,甚至打个弯绕过障碍物,这是它和传统刚性鞭状天线最大的区别。
正因为这层柔性外壳,胶棒天线的安装灵活度比刚性天线高出不少。设备空间局促、安装角度受限的场合,胶棒天线能塞进去的位置,刚性天线往往装不进去或者装上去会和外壳磕碰。
二、柔性设计带来的实际好处
胶棒天线的柔性不是为了好看,在工业部署里有几个很实际的用途。
设备空间紧凑时能找到出路。工业网关、无线传感器节点、小型路由器这类设备,内部空间寸土寸金,天线接口往往紧贴着外壳边缘或者旁边就是其他元器件。刚性天线伸直了装,可能会撞到机柜盖板或者旁边的设备,胶棒天线可以弯一个角度避开障碍,这种灵活性在狭小空间里是刚需。
设备安装方向不固定时减少限制。有些工业设备安装方向五花八门,横着装、竖着装、倒着装都有可能,天线接口出来的方向也就跟着变化。胶棒天线可以根据实际安装情况弯折调整朝向,而不需要为每种安装方向单独设计接口角度,这对设备厂商来说也省了不少设计成本。
抗机械冲击能力更强。工业现场磕碰是常事,巡检人员走动、物料搬运、设备振动,天线作为暴露在外的部件,被碰到的概率不低。刚性天线被撞到容易直接断裂或者接口处疲劳损坏,胶棒天线的柔性结构在受到冲击的时候可以形变缓冲,断裂的概率明显低于刚性天线,这也是为什么很多工业设备厂商默认配胶棒天线而不是刚性鞭状天线。
三、胶棒天线的性能局限
柔性是优点,但羊毛出在羊身上,胶棒天线在电气性能上确实要做一些妥协,这一点选型时得心里有数。
增益普遍偏低。受限于内部导体的绕制结构和橡胶外壳对电磁波的轻微吸收损耗,胶棒天线的增益通常比同尺寸的刚性鞭状天线低一些,常见的工业胶棒天线增益在2到5dBi左右,属于中低增益水平。如果应用场景需要更远的传输距离或者更强的信号穿透能力,胶棒天线可能不是最优选择。
弯折角度也有限制,不是随便怎么弯都行。虽然外壳是柔性的,但内部金属导体如果弯折角度过大或者反复弯折同一个位置,长期下来会有金属疲劳断裂的风险,导体一旦断裂,天线性能会断崖式下降甚至完全失效,但从外观上完全看不出来,排查起来容易让人摸不着头脑。
频段适应范围相对窄。胶棒天线的设计通常针对单一频段或者窄频段优化,常见的是2.4GHz单频、5GHz单频或者2.4/5GHz双频版本,如果设备需要支持的频段比较宽或者比较特殊,胶棒天线的选择面会比刚性天线或者平板天线窄一些。
四、安装方式和接口规范
胶棒天线的安装相对简单,但接口类型和安装细节同样需要注意。
最常见的接口是SMA接头(包括公头母头、直式和弯式),也有部分产品用RP-SMA、N型接头,具体看设备本身的射频接口规格,采购的时候一定要核对接口类型和螺纹规格,接反了或者规格不匹配,硬拧上去容易损伤接口螺纹。
安装时建议把天线竖直朝上或者按照设备厂商推荐的角度安装,全向辐射模式下,竖直安装能保证水平面的辐射效果最接近理想的360度覆盖。如果设备安装方向特殊,需要利用胶棒天线的柔性调整角度,调整的时候动作要轻,不要用力硬弯,尤其是连接根部那一小段不建议大幅度弯折,那个位置是导体和接头的连接点,受力集中,容易出问题。
工业现场振动较大的设备,天线根部的接口螺纹建议定期检查是否松动,长期振动会让接口螺纹逐渐松脱,影响接触可靠性,这个检查可以纳入设备的常规维护项目里。
五、适用的工业环境和场景
把适用场景捋一捋,帮助实际选型时判断。
短距离、空间受限的设备首选。工业网关、传感器终端、小型无线模块这类设备,通信距离需求一般在几十米以内,空间又紧张,胶棒天线的中低增益完全能满足需求,柔性安装的优势能充分发挥。
设备移动或者振动频繁的场合。AGV小车、移动巡检设备、振动较大的机械设备上安装的无线模块,胶棒天线的抗冲击能力比刚性天线更适合这种环境,减少因为机械损伤导致的天线故障。
室内或者有遮蔽的安装环境。胶棒天线的外壳防护等级因产品而异,大多数面向室内或者设备内部安装设计,直接暴露在户外日晒雨淋的环境下,材质老化速度会比专门设计的户外天线快,长期户外应用建议选择明确标注户外防护等级的产品,或者额外做防护处理。
对增益要求不高的常规连接场景。工厂内部短距离WiFi连接、蓝牙模块、Zigbee节点这类对传输距离要求不是特别高的应用,胶棒天线是性价比和实用性都比较均衡的选择,没有必要为这类场景上更贵的高增益天线。
六、和其他类型天线的搭配使用
实际工业项目里,胶棒天线很少是唯一的选择,经常需要和前面说过的全向天线、定向天线、平板天线搭配使用,根据系统里不同设备的实际需求分别配置。
比如一个完整的工业无线监控系统,基站端可能用全向天线或者平板天线覆盖整体区域,而终端的传感器节点、移动巡检设备则配胶棒天线,因为终端设备空间小、需要抗冲击、传输距离需求相对近,胶棒天线刚好匹配这些需求。系统设计阶段把每个节点的实际场景和需求理清楚,分别匹配合适的天线类型,比图省事统一用一种天线效果好得多。
线缆和接口的配套也值得留意,胶棒天线虽然结构简单,但接口可靠性、馈线损耗这些细节同样会影响整体性能。
七、快问快答
Q：胶棒天线可以随便弯折吗,有没有角度限制？
A：不能随便大幅度弯折,尤其是连接根部那一段。内部金属导体虽然外面包了柔性外壳,但导体本身的弯折次数和角度是有限的,长期反复在同一个位置大幅度弯折,会有金属疲劳断裂的风险。日常调整角度时动作要轻柔,尽量在天线中后段做缓和的弯曲,避免在根部做尖锐的折角。
Q：胶棒天线断了看不出来,怎么判断天线是否还正常工作？
A：外观完好不代表内部导体没问题,这正是胶棒天线故障排查的难点。可以用信号强度测试工具对比同型号正常天线的信号强度数值,如果明显偏低,大概率是内部导体出了问题。条件允许的话定期巡检时用频谱仪或者场强仪做抽测,比单纯目视检查更可靠。
Q：户外安装的工业设备,能用普通胶棒天线吗？
A：普通胶棒天线大多是按室内或者设备内部环境设计的,长期户外日晒雨淋会加速材质老化开裂,不建议直接用。如果设备确实需要户外安装,应该选择明确标注户外防护等级的胶棒天线产品,或者改用其他专门设计的户外天线类型,比普通胶棒天线长期可靠性更有保障。
Q：胶棒天线增益偏低,信号距离不够怎么办？
A：胶棒天线本身的设计定位就是中低增益、短距离场景,如果实际需求超出了它的能力范围,继续用胶棒天线硬撑效果不会好。这种情况应该考虑更换增益更高的天线类型,比如刚性鞭状天线或者外接的平板天线、定向天线,通过馈线延伸到设备外部安装,而不是在胶棒天线本身上找解决方案。
